无烟火锅设备有哪些主要就是无烟火锅桌的组成部分，它的作用是吸收火锅排出的水蒸气和重油烟

主要分三种

一、无烟火锅抽风组件

抽风组件主要由不锈钢制作而成，采用空气动力学，通过下排的方式吸取火锅排出的油烟水蒸气。再有下方净化装置来进行净化

包括壳体和通过电机设在壳体内的风轮(1)，所述风轮(1)呈圆筒状的双向进风结构，所述风轮(1)的筒壁上向内延伸，且有圆周分布的多个风轮叶片(3)，所述风轮(1)的中部设有弧形腹板(2)，风轮(1)通过腹板(2)的中心位置的轴套(21)固定连接在所述电机的输出轴上，且所述腹板(2)上还开设有降噪孔(22)；其特征在于，所述风轮叶片(3)沿所述风轮(1)轴向被分隔成两段，两段风轮叶片(3)沿圆周方向交替设置，且数量相等，均为55片～65片；所述风轮叶片(3)的迎风面(31)和导流面均呈弧形，且所述迎风面(31)呈半径为17mm～20mm的圆弧形，所述风轮叶片(3)的根圆直径d为145mm～152mm，所述风轮叶片(3)的顶圆直径d'为125mm～130mm；且所有风轮叶片(3)的迎风面(31)圆弧中心所在圆直径d"为120mm～125mm；所述风轮(1)的长度h为145mm～150mm；所述电机的转速为1500r/min～1700r/min。

2.根据权利要求1所述的无烟火锅桌用抽风机，其特征在于，所述迎风面(31)呈半径为18mm的圆弧形，所述风轮叶片(3)的根圆直径d为150mm，所述风轮叶片(3)的顶圆直径d'为128mm，所有风轮叶片(3)的迎风面(31)圆弧中心所在圆直径d"为123mm；所述风轮(1)的长度h为148mm。

3.无烟火锅桌用抽风机，其特征在于，所述电机的转速为1600r/min。

4.无烟火锅桌用抽风机，其特征在于，两段所述风轮叶片(3)的数量为60片。

5.根据权利要求1所述的无烟火锅桌用抽风机，其特征在于，所述风轮叶片(3)靠近风轮筒口的部分通过圆弧由叶片顶部过渡到叶片根部。

6.根据权利要求1所述的无烟火锅桌用抽风机，其特征在于，所述风轮叶片(3)靠近腹板(2)的部分通过向风轮(1)中部延伸的圆弧形延伸段逐渐增大叶片宽度。

7.根据权利要求1所述的无烟火锅桌用抽风机，其特征在于，所述降噪孔(22)为扇形与环形带状相交形成的四边形孔。

8.根据权利要求7所述的无烟火锅桌用抽风机，其特征在于，所述腹板(2)上圆周均布有多个所述降噪孔(22)。

9.根据权利要求1-8任一所述的无烟火锅桌用抽风机，其特征在于，所述电机的输出轴由弧形腹板(2)的凹面侧穿向凸面侧。

抽风机风轮图

二、无烟火锅电磁炉

无烟火锅设备必须要配套的电磁炉。

1、配备双风扇：双风扇散热所形成的的风力要优于单风扇，散热效果好，避免了电磁炉温度过高而烧坏电磁炉;

2、工业级主板：无烟火锅电磁炉主板采用的是工业级的原配件，包括电阻、电容等一些基础元件。

3、自主研发外观组件：产品线条流畅自然，亦可定制。

三、无烟火锅净化设备

产品名称： 智能无烟火锅

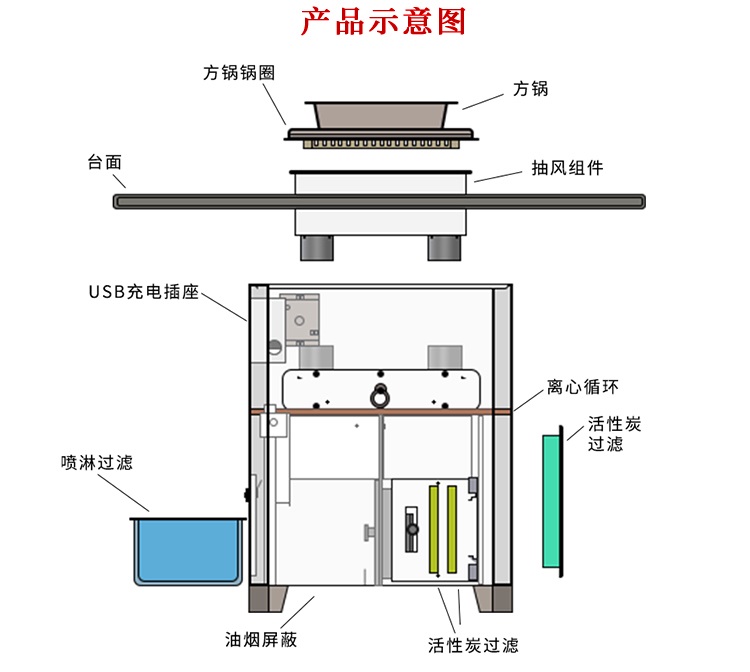

产品结构： 煤气灶(电磁炉)+抽风组件+净化器+净化液

材  质 ：  机身为201不锈钢

多种炉头选择： 电磁炉、红外线

点火方式： 脉冲点火

适应电源： 220V/50HZ

整机功率： 110W

热 负 荷： 3.4KW

热 效 率： >60%

Co浓度含量： 0.02%

运行噪音： 56db

油烟吸净率：99%以上

排烟方式： 深井侧吸，油烟净化内排

净化方式： 药水喷淋（雾化）+过滤网过滤+活性炭+旋流脱水

看到这里相信大家对有哪些无烟火锅设备有了一定的了解，它的技术含量可以说是很高的。在选择无烟火锅设备的时候还是要看下设备的效果、工艺等。
